Nebula [SNMP 設定]- 透過SNMP 監控您的設備

zyxel_bo

本文將展示如何設定 SNMP 來監控無線分享器、交換器和防火牆，同時設備由 Nebula 管理，包括支持監控端口狀態、CPU 等的 OID 列表。

1.Nebula SNMP設定

在NCC上啟用SNMP v1/V2C來允許第三方透過設定的Community string 來監控與設定Nebula 設備。並適用在站點中的所有Nebula 設備,如無線分享器、交換器和防火牆。

設定流程如下：

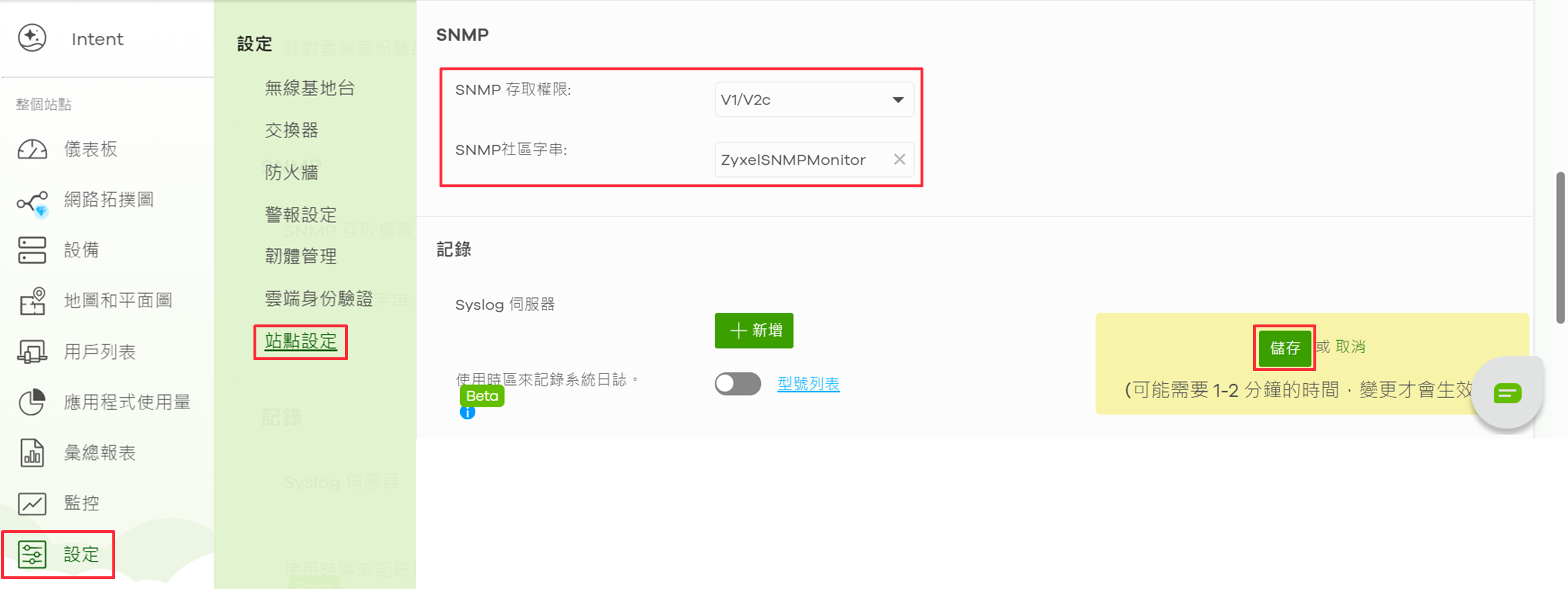

A:切換到 組態 > Site setting > SNMP

B:啟用SNMP V1/V2C，此為Nebula 上設備支援的版本。

C:設定Community string,並且SNMP Server的設定也需匹配

D:點擊儲存

2.支援的OID

每個設備的MIB文件都在設備的韌體更新壓縮檔裡，也可以點選此處來下載文件。

以下OID是每個類型設備常見且支援的OID：

Monitor information	Description	OID	Results example	Device supported
Firmware version	The firmware version running by the device	.1.3.6.1.4.1.890.1.15.3.1.6.0	V6.25(ABIN.2)	All
Product model	The product model name	.1.3.6.1.4.1.890.1.15.3.1.11.0	NWA1123-AC-HD	All
Serial Number	The serial number of the device	.1.3.6.1.4.1.890.1.15.3.1.12.0	S156N539012901	All
Country code	The country code set on the radio settings of device	.1.3.6.1.4.1.890.1.15.3.1.16.0	Germany	All
CPU usage	The current usage of device's CPU	.1.3.6.1.4.1.890.1.15.3.2.4.0	59	All
Memory Usage	The Memory current usage percentage	.1.3.6.1.4.1.890.1.15.3.2.5.0	57	All
Flash memory usage	The flash (non-volatile) usage percentage	.1.3.6.1.4.1.890.1.15.3.2.6.0	14	AP / Firewall
2.4Ghz Current Channel	The current channel being used on 2.4Ghz radio	.1.3.6.1.4.1.890.1.15.3.5.1.1.1.1	channel-06_2437mhz (6)	AP
2.4Ghz Channel	The channel set on 2.4Ghz radio	.1.3.6.1.4.1.890.1.15.3.5.1.1.6.1	channel-06_2437mhz (6)	AP
5Ghz Current Channel	The current channel being used on 5Ghz radio	.1.3.6.1.4.1.890.1.15.3.5.1.1.1.2	channel-40_5200mhz (40)	AP
5Ghz Channel	The channel set on 5Ghz radio	.1.3.6.1.4.1.890.1.15.3.5.1.1.6.2	channel-40_5200mhz (40)	AP
Total stations connected	The number of total wireless stations connected to the AP	.1.3.6.1.4.1.890.1.15.3.5.15.0	30	AP

注意:雖然交換器/防火牆可在雲端來管理，但僅支援常見的OID(如CPU/Ram/ROM等)

3.範例展示:查詢設備CPU使用情況

底下範例為查詢AP上的CPU狀態。

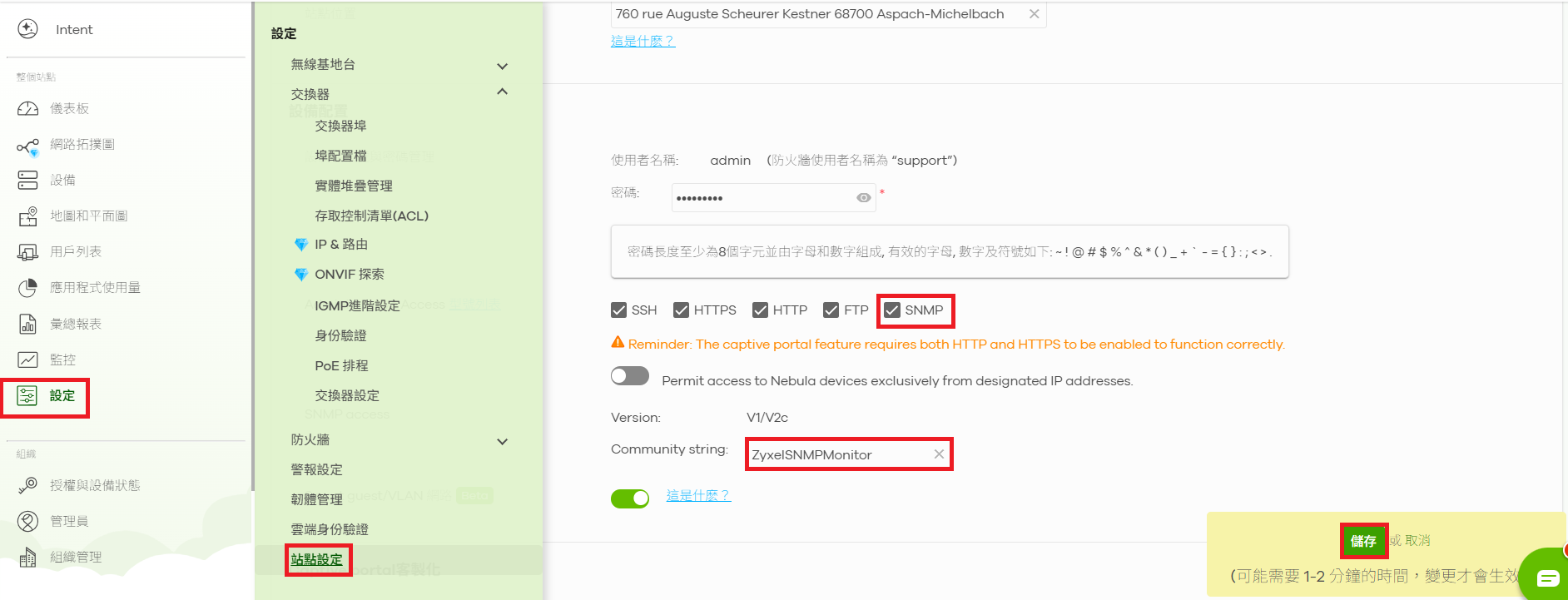

首先在Stie setting 設定SNMP並設定Community string.

組態 > Site setting

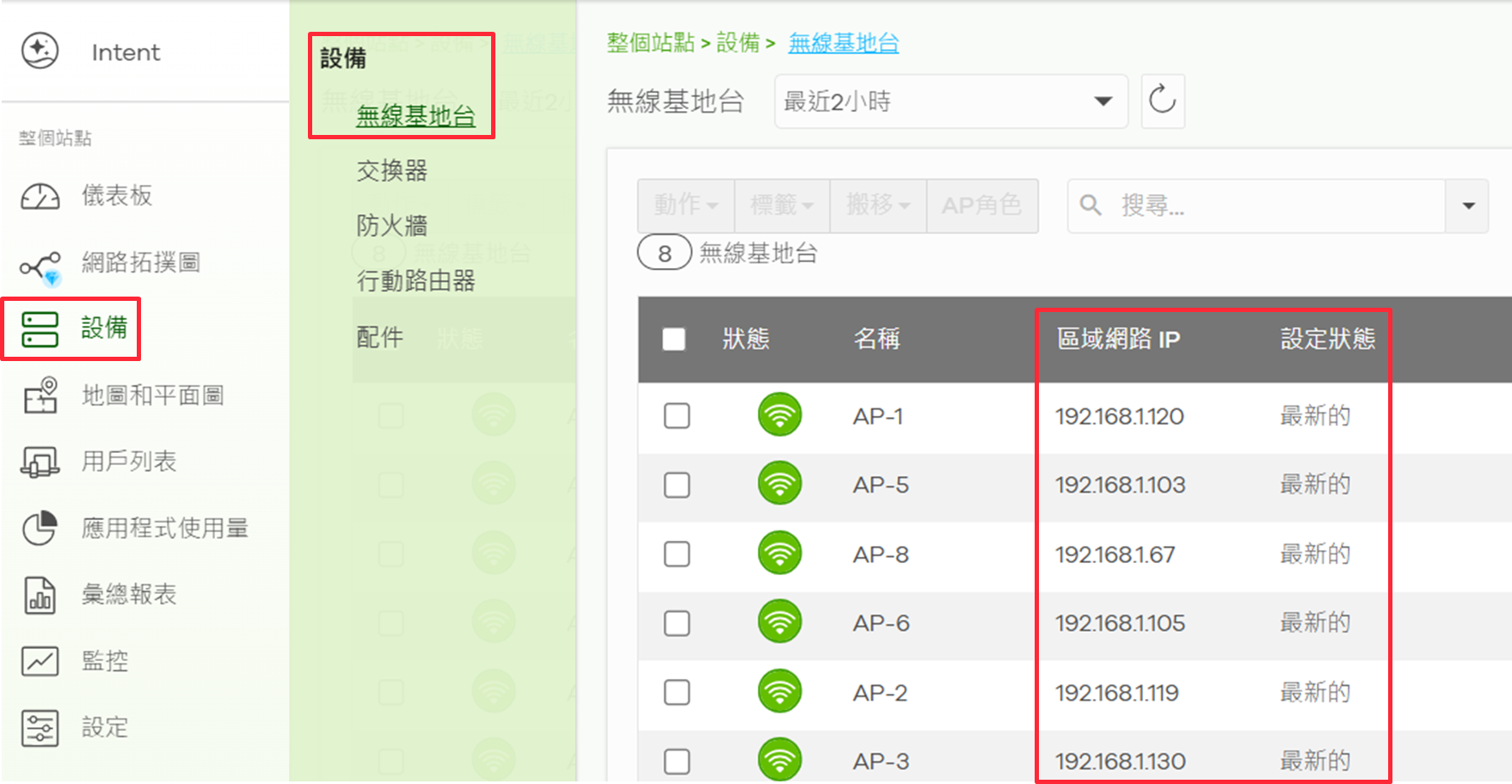

之後確定要監控的AP IP位址，此範例為192.168.1.37,並確認配置狀態為最新。

設備 > 無線基地台(AP)

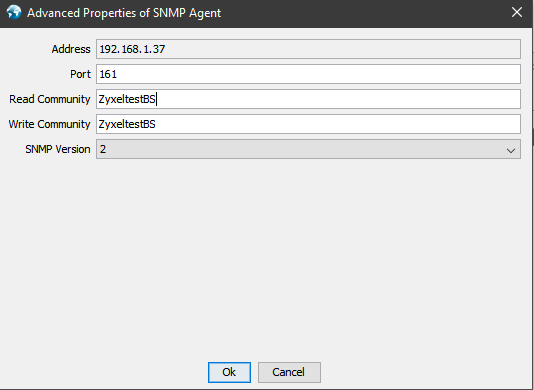

●之後在同內網中來啟用SNMP Server來監控設備。此範例使用iReasoning MIB ，輸入要查詢設備的IP 與想查詢監控的OID，並選擇在Nebula 所啟用的SNMP 版本。

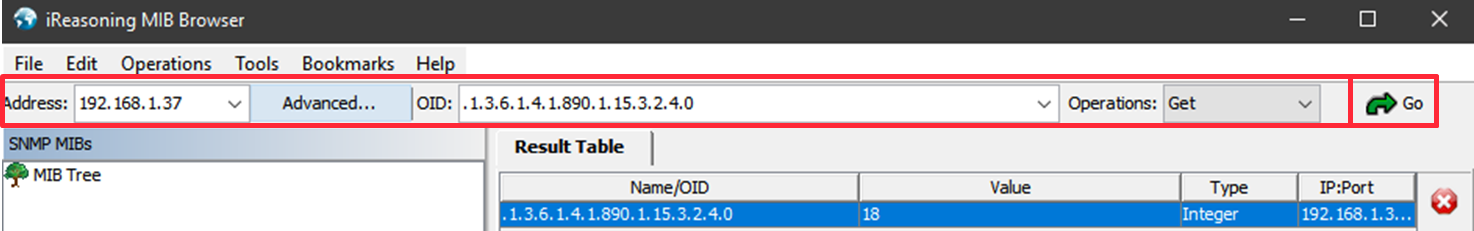

●點擊Go,該數值value 顯示當下的CPU使用情況

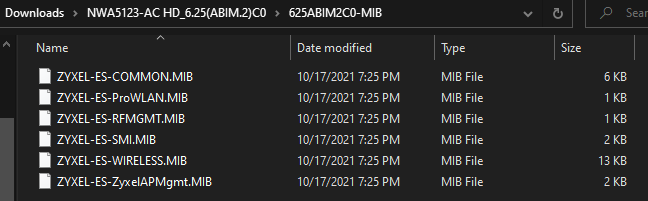

●如果需要其他OID，可以下載韌體壓縮檔，並匯入MIB檔案到iReasoning MIB。
