Nebula 網路拓撲圖功能介紹

Zyxel小編 Corey

前言

Nebula 的「網路拓撲 (Topology)」功能，提供了一個視覺化的網路架構圖，讓管理者能直觀地了解站點內所有 Nebula 設備之間的連接關係與即時狀態。

您不僅能透過拓撲圖快速掌握網路健康度，還能直接在圖上執行簡易的管理操作，是日常維運與故障排除的絕佳工具。

功能前提須知

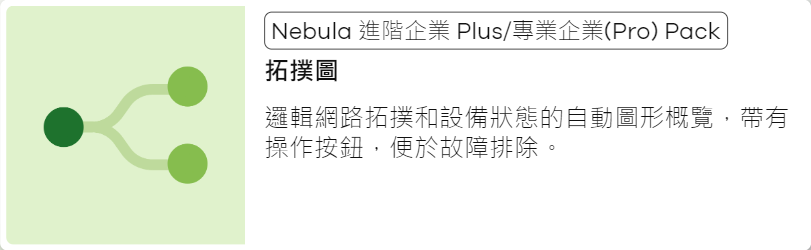

必要授權：拓撲圖為 Nebula 專業版 (Pro Pack) 或更高等級的授權功能。

適用版本：本篇教學的截圖與操作，基於 Nebula Control Center 19.00 版本。

如何進入拓撲圖頁面

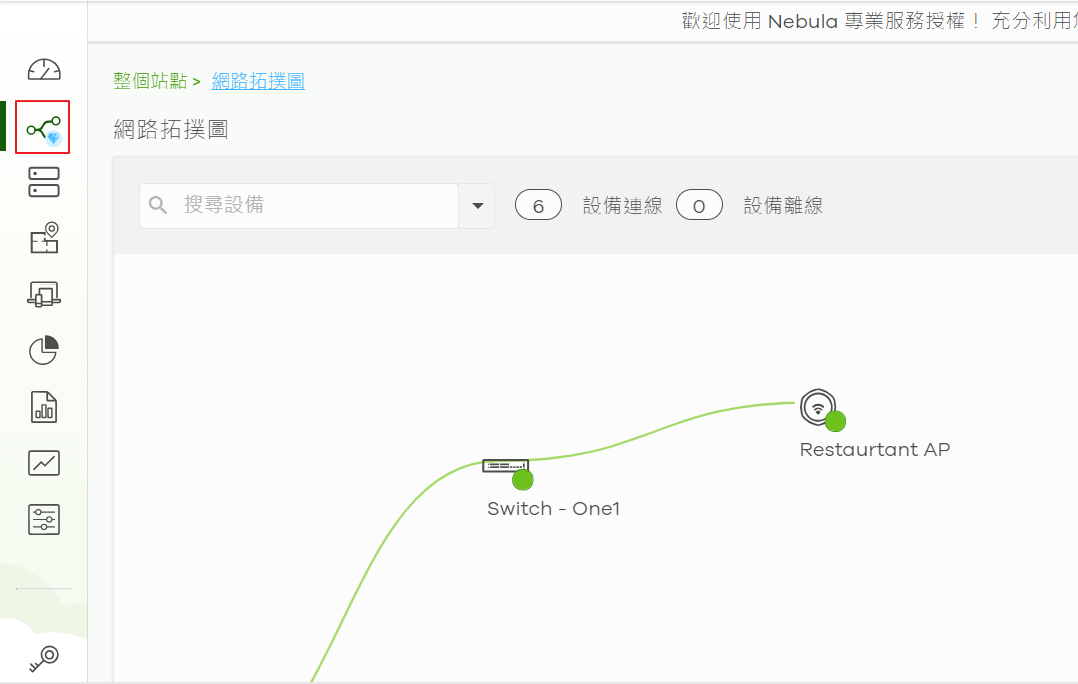

直接點選功能列的「網路拓樸圖」，即可前往功能頁面。

拓撲圖介面詳解

拓撲圖頁面主要由以下三個部分構成：

1. 功能列 (Function Bar)

位於頁面頂端，提供數個顯示選項來調整拓撲圖的呈現方式：

• 顯示設備資訊：啟用後，會在每個設備圖示旁顯示其名稱或 MAC 位址。
• 顯示備援鏈路：若節點之間存在備援線路 (例如由 STP 阻擋的線路)，啟用後會以虛線標示。
• 顯示其他設備：啟用後，可顯示與 Nebula 設備相連的非 Nebula 設備。前提是該設備必須支援並啟用 LLDP 協定。

2. 網路拓撲圖 (Interactive Map)

這是主要互動區域，您可以透過滑鼠進行多種操作：

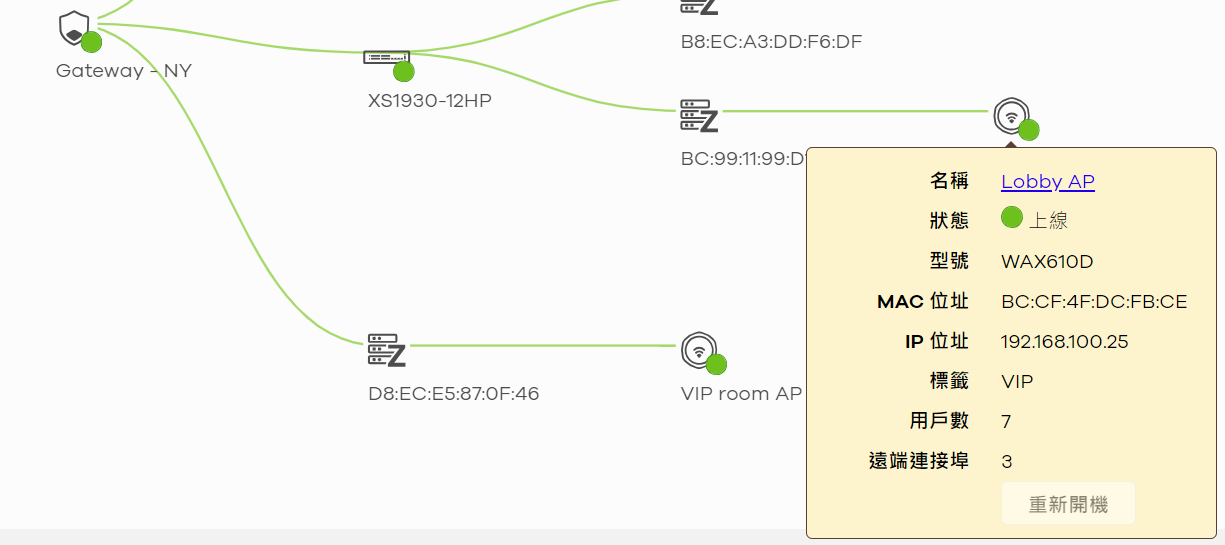

• 懸停在「設備」上：會顯示該設備的詳細資訊（名稱、型號、MAC、線上客戶端數量等）。您也可以直接點擊「重啟」按鈕來重新啟動設備。
• 點擊「設備名稱」：會直接超連結到該設備的狀態詳情頁面。

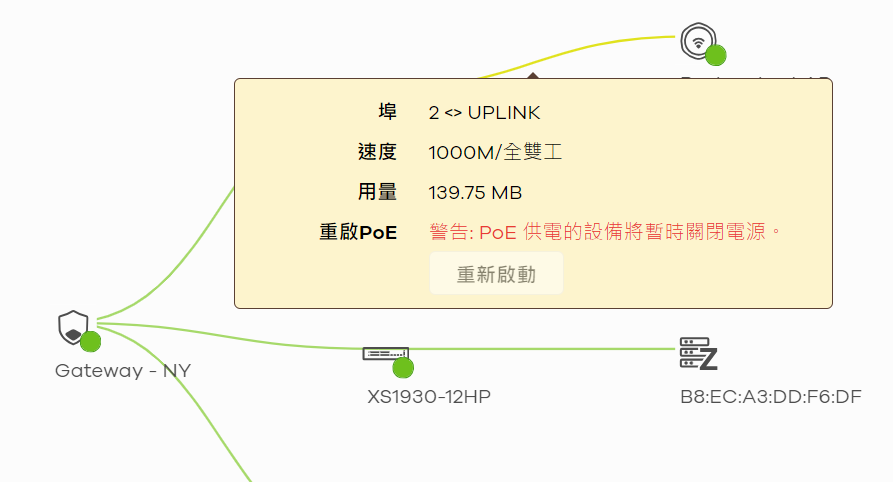

• 懸停在「線路」上：會顯示該條連線的詳細資訊（連線類型、協商速度、24 小時內流量等）。
• 點擊「PoE 供電線路」上的圖示：若該線路正在為下游設備提供 PoE 電力，您可以直接點擊電源圖示，對該埠進行 PoE 重啟 (Power Cycle)。

3. 狀態圖示說明列 (Legend)

位於頁面底部，幫助您辨識圖示的意義：

• 圖示形狀：代表設備的類型（防火牆、交換器、AP）。
• 圖示顏色：代表 Nebula 設備的即時狀態：
  • 綠色：正常上線
  • 橘色：存在警告事件
  • 紅色：已離線
• 其他設備類型：
  • 合勤設備：指由 Zyxel 生產，但未被此 Nebula 組織納管的設備。
  • 其他設備：指非 Zyxel 生產的第三方設備。
