PoE 是什麼?

PoE 的全名為 Power over Ethernet ,即為乙太網路供電。受電設備 (PD) 是指支援 PoE的設備,例如存取設備或交換器,可以透過乙太網路連接埠從其他設備接收電力。

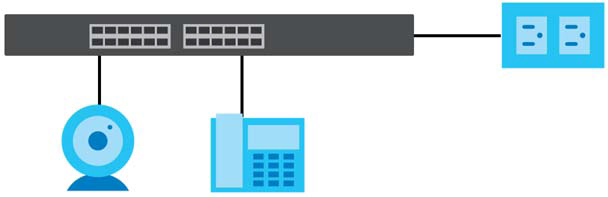

下圖中,網路攝影機和網路電話直接從交換器取得電源,PoE 解決了尋找附近電源插座為設備供電或需要額外配置電線的麻煩。

您還可以設定優先級,以便交換器能夠為某些 PD 保留和分配功率。

注意:提供或接收電源的 PoE(乙太網路供電)設備及其連接的乙太網路電纜必須全部位於室內。


PoE 供電模式有哪些?有什麼差異?

在我們之前發布的一些交換器系列中,客戶在建置交換器時遇到了 PoE 供電問題。在大多數情況下,原因是 PoE 模式設定 - 它被設定為 Classification,而客戶實際需要的是 Consumption

Classification 模式將為每個連接埠保留固定的 PoE 預算,而 Consumption 模式在每個連接埠只會消耗實際所需的供電瓦數,多餘的能自由調配到其他埠。

讓我們用一個情境來解釋兩種模式的差異:假設您有一個 180 瓦的 24 埠交換器和 20 個存取裝置,每個設備需要 7 瓦供電。

如果將交換器設定為 Classification 模式,無論是否需要,交換器會為每個連接埠設定 30 瓦的預留功率。這將導致您只有(180 瓦/30 瓦=)6 個可以提供 PoE 的連接埠,將使 14 個存取裝置無法供電、開機。

另一方面,Consumption 模式只會讓客戶端僅消耗所需的能量,因此每個連接埠僅消耗 7 瓦。由於我們有 20 個裝置,每個 7 瓦,因此最大功耗為 140 瓦,其餘預算還剩下 40 瓦。

如何更改 PoE 模式

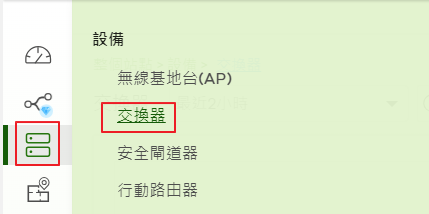

1 - 前往 設備 > 交換器

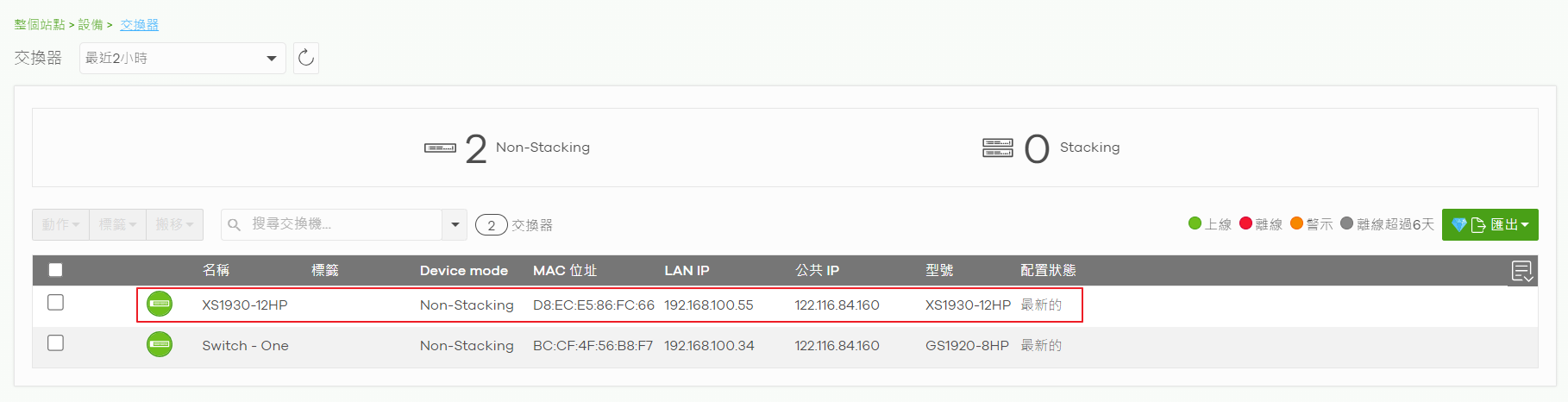

2 - 點選要調整的交換器,進入設備狀態頁面

3 - 點擊 PoE 狀態的 "PoE 配置"

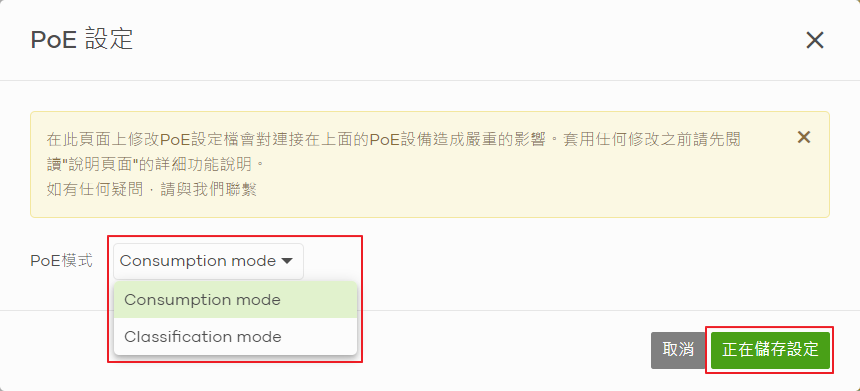

4 - 變更您所需的 PoE 模式

PoE 連接埠參數設定介紹

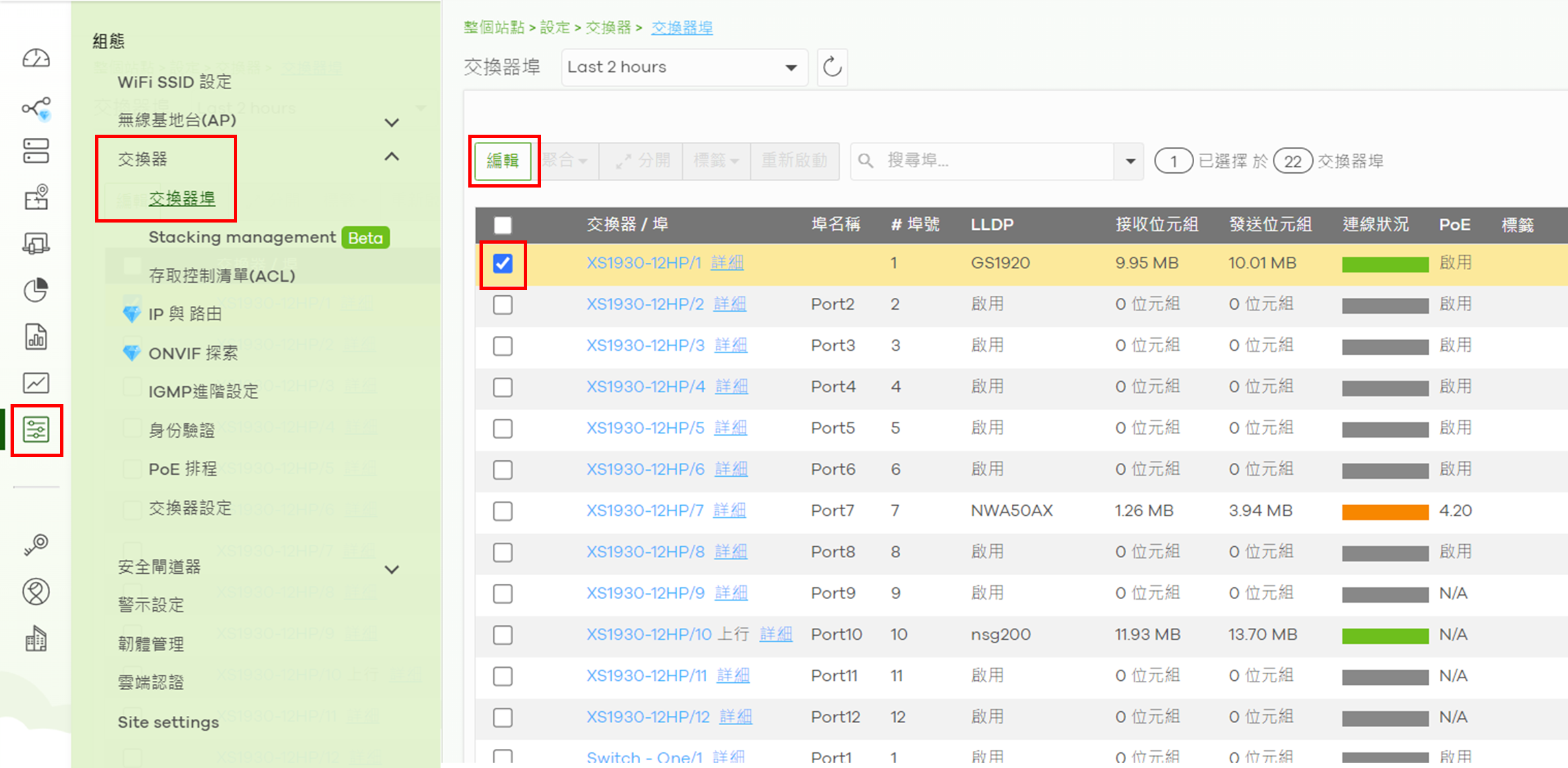

前往 組態 > 交換器 > 交換器埠 > 編輯

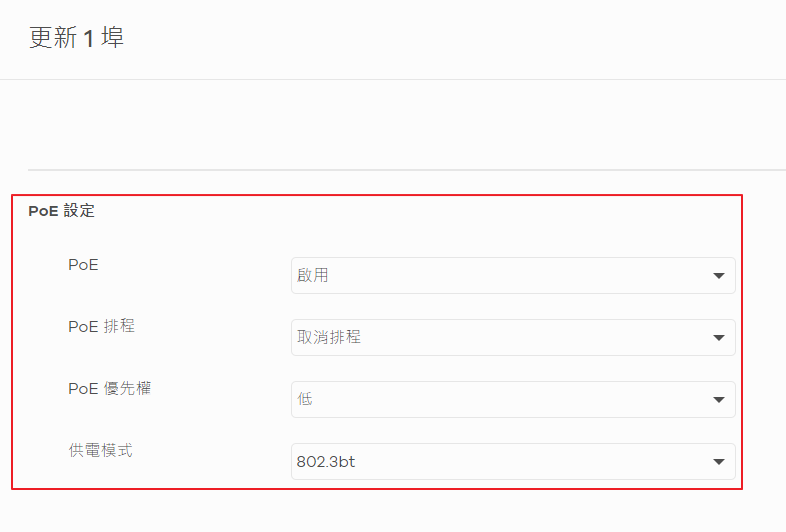

可以調整個別埠的 PoE 參數

PoE - 選擇啟用或停用

PoE 排程 - 調整連接埠供電時間

PoE 優先權 - 當 PD 請求的總功率超過交換機上的總 PoE 功率預算時,Switch 將優先為優先級高的 port 供電。

  • Critical - 具有最高優先級。
  • High - 在所有Critical port都得到電源後,讓Switch為port分配電源。
  • Low - 讓Switch在所有Critical和High優先級port都得到電源後為port分配電源。

供電模式 - 用於為該 port 供電的 PoE 標準。

  • 802.3af - Switch遵循 IEEE 802.3af 乙太網路供電標準,在通電期間為連接的 PD 供電。
  • Legacy - Switch 可以為上電時,需要高突波電流的連接 PD 供電。突波電流是 PD 首次開啟時吸收的最大瞬時輸入電流。
  • Pre-802.3at - Switch 最初根據 IEEE 802.3af 標準為 port 供電,在 PD 連接到 port 後 75 毫秒內切換到支援IEEE 802.3at標準。如果 Switch 正在執行2-event Layer-1 classification (PoE+ hardware classification)或連接的 PD 未使用鏈路層發現協議 (LLDP) 執行Layer 2 power classification,請選擇此選項。
  • 802.3at - Switch支援IEEE 802.3at乙太​​網路高功率標準,每個乙太網路port可以提供高達30W的功率。IEEE 802.3at也稱為PoE+或PoE Plus。IEEE 802.3at兼容設備稱為Type 2。Power Class 4(高功率)只能由Type 2設備使用。如果連接的PD在開啟時需要Class 4電流,則將在此模式下上電。

PoE 供電狀態查詢

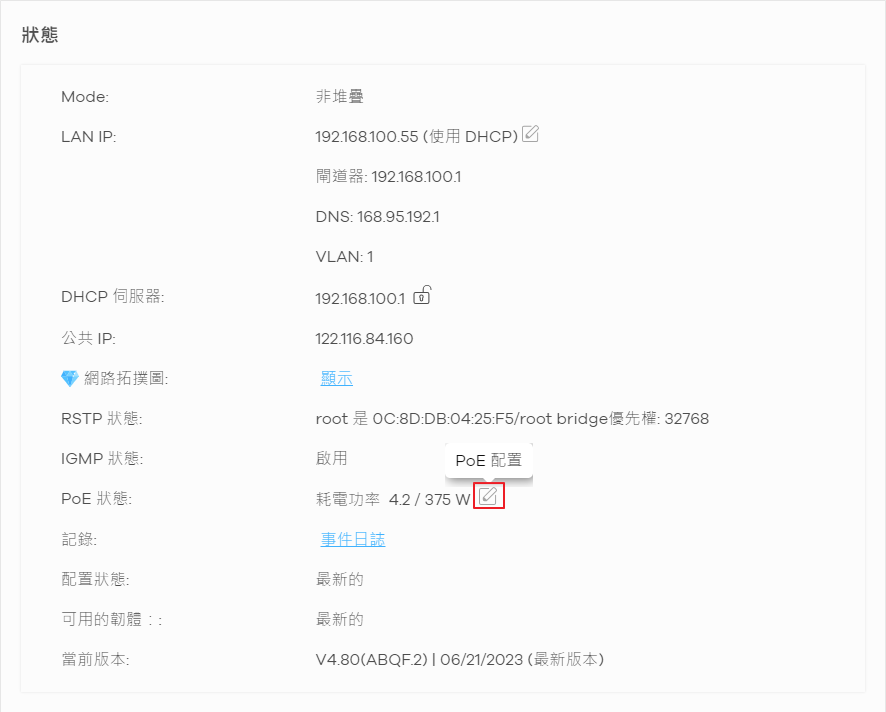

設備狀態頁面可以查詢當前 PoE 使用瓦數,確保瓦數是否足夠供電給設備

第一個數字為當前使用瓦數,第二個數字為交換器最大可供電瓦數
