Nebula 交換器堆疊設定教學
Zyxel Employee
前言
本篇文章將展示如何在 Nebula 中配置實體堆疊。 目前 Nebula 支援 XS3800 堆疊功能（2023 年 7 月），堆疊中最多可以有 4 台交換機。交換器堆疊需要專業版本授權。
本文將進一步向您展示如何新增堆疊設備/更換交換器，以及介紹交換器堆疊場景以及交換器堆疊的運作原理。
文章大綱
1) Nebula 交換器堆疊的前提條件
2) 交換器堆疊最佳配置
3) 切換堆疊角色
4) 交換器堆疊設定說明
5) 雲端堆疊交換器角色選舉說明
6) 新增和更換堆疊交換器
6.1 操作步驟教學
交換器堆疊功能介紹
交換器堆疊是一種網路架構技術，將多個網路交換器組合成統一的堆疊或可堆疊硬體。在堆疊配置中，多個交換器使用堆疊專用線路或連接埠串連，建立單個邏輯交換器實體。這使得網路管理員可以像管理單個交換器一樣管理和控制堆疊起來的多台設備。
交換器堆疊的主要目的是增強網路性能、可擴展性和可管理性。通過堆疊交換器，組織可以通過聚合堆疊交換器的容量來提高頻寬和傳輸量。這可以實現高效的數據傳輸並提高網路性能，特別是在數據流量較高或應用要求較高的環境中。如果您只有一個核心交換器，如果該交換器出現故障，可能會導致某些用戶無法連接：
交換器堆疊還通過提供統一的管理界面來簡化網路管理。管理員無需各別管理每個交換器，而是可以從單個管理介面控制整個堆疊設備。這種集中管理簡化了配置、監控和故障排除流程，節省了時間和精力。
此外，交換器堆疊還具有可擴展性優勢。隨著網路需求的增長，可以輕鬆地將更多交換器添加到堆疊中，從而擴展網路容量，且不會造成重大中斷。這種可擴展性使組織能夠調整其網路以適應不斷變化的需求並無縫適應未來的增長。
1) Nebula 交換器堆疊的前提條件
a) 支援型號 : XS3800-28 韌體為 V4.80(patch2)
b) 一個堆疊最多可連接 4 台設備
c) 每個 Nebula 站點最多 10 個不同的交換器堆疊組合
d) 交換器堆疊中的所有設備必須屬於同一 Zyxel 交換器系列
e) Nebula 組織需要 Nebula 專業版本授權
f ) NCC 在計算 Nebula Pro Pack 授權時，堆疊中的每個 Switch 也都需要擁有各自的 Pro 授權
g) 重要 : 切換到雲端管理堆疊模式時，交換器將遺失原始配置
h) IT 人員或管理員必須在現場執行堆疊設備之間的線路串接
i) 所有交換器最初必須單獨連接到上層網路出口，不得與要添加到堆疊中的其他交換器串接
2) 交換機堆疊最佳配置
a) 使用環狀拓撲在您的網路中加強備援性
範例架構 :
b) 對每個堆疊配置線路接聚合
這是為了在連接或硬體故障時提供備援，也增加了傳輸頻寬。
範例架構 :

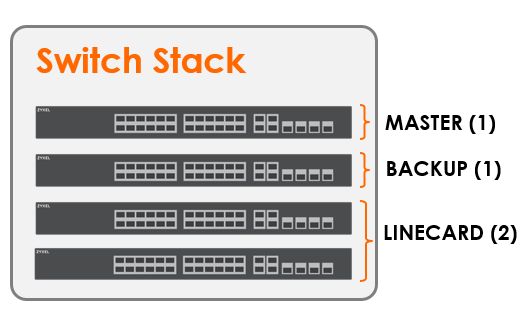

3) 切換堆疊角色
•MASTER – 負責使用者管理，並向其他交換器配置設定
•BACKUP – 當堆疊通道失去與 MASTER 的連接時，接管 MASTER 的角色
•LINECARD – 當堆疊通道失去與 MASTER 的連接時，接管 BACKUP 的角色
4) 交換器堆疊設定說明
步驟1. 將交換機新增至Nebula
步驟2. 建立交換器堆疊配置組合
前往 Site-wide -> Configure -> Switches -> Stacking Management
步驟3. 按照操作精靈中的指示進行操作
*先決條件
a) 所有交換器成員都新增至同一個 Nebula 站點
b) 所有交換器成員都屬於相同的系列產品和韌體版本
c) 等待所有交換器上線
d) 堆疊埠應該處於斷開連接和連接關閉的狀態
步驟4. 新增堆疊設備
步驟5. 實體連接（現場操作）
交換器面板 STACK ID 顯示數字表示已套用 Nebula 堆疊設定
重要提示！
請勿將兩個不同的通道連接到一個通道，正確的串接方法請參考下圖 :
步驟6. 等待堆疊設定套用完成
a) 所有成員必須能夠在 NCC 套用堆疊設定後重新連上雲端
b) 在所有堆疊中的交換器都恢復在線狀態之前，無法進行下一步驟。
c) 管理員必須手動點擊 Provision 按鈕來開始雲端管理堆疊
d) 如果設備無法恢復在線狀態，管理員必須檢查交換器本地狀態
5) 雲端堆疊交換器角色選舉說明
Nebula堆疊的預設是禁用Force Master功能並將優先權設定為32。
MASTER 角色的選擇根據以下條件 :
1. 最長的系統運作時間（每 10 分鐘間隔）
2. 最低 MAC 地址
6) 新增和更換堆疊交換器
a) 如果有空的插槽，新加入交換器必須優先替換空插槽
b) 移除插槽時，將刪除與插槽相關的所有埠設定
c) 替換的插槽需要手動重新套用交換器/埠設定
d) 可以向原廠支援團隊請求插槽設定遷移
e) 除非禁用停用以下功能，否則無法移除/修改插槽設定：
- 埠鏡像
- 線路聚合
6.1 設定步驟
步驟1. 啟動新的交換器
步驟2. 使用非堆疊埠將新的交換器連接至網際網路
步驟3. 將新的交換器新增至您的 Nebula 站點
步驟4. 將新的交換器新增至插槽成員，並在新交換機上線後點擊“Change”
步驟5. 使用現有交換器堆疊埠連接新的交換器的堆疊埠
重要提示！
請勿將兩個不同的通道連接到一個通道，正確的串接方法請參考下圖 :
